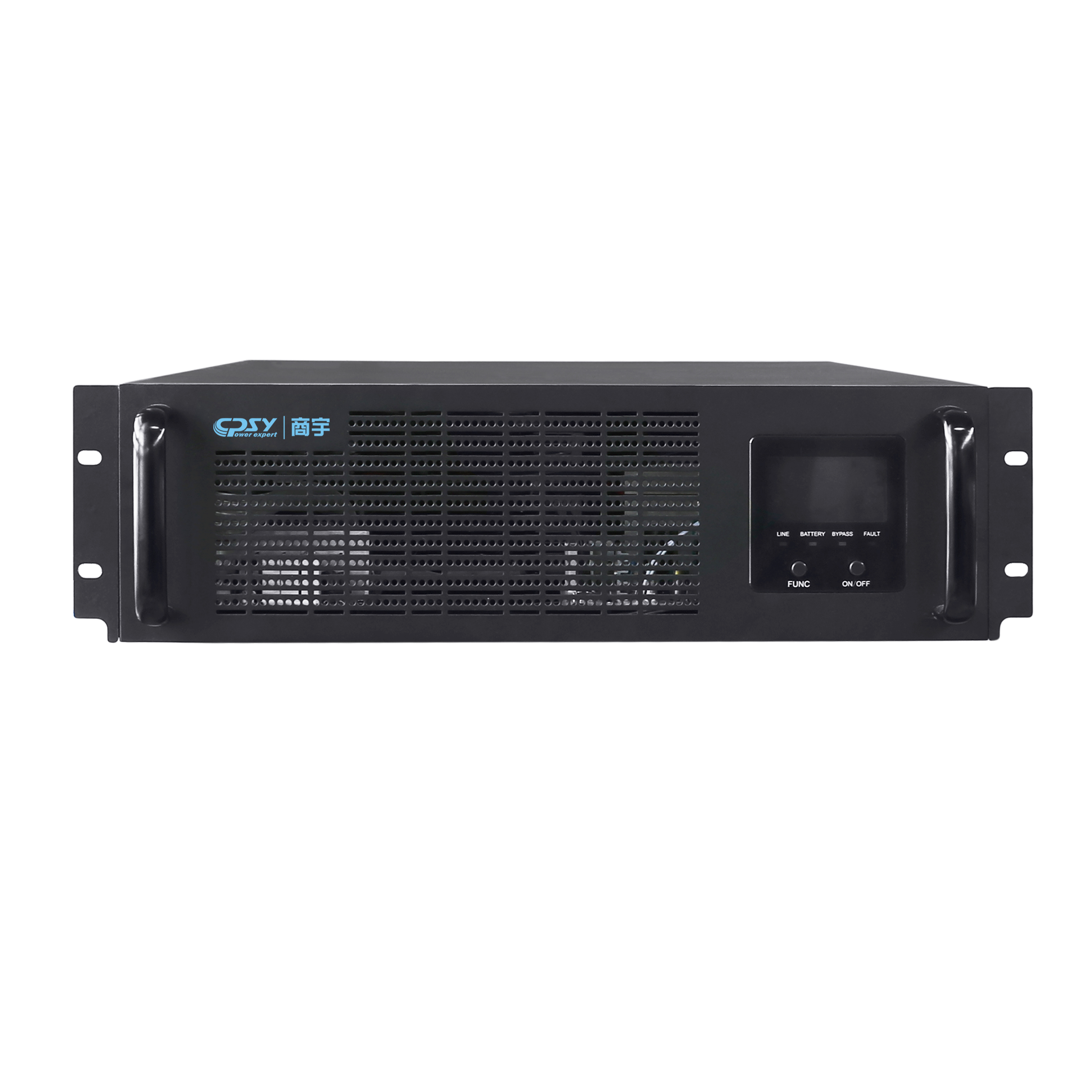

HPR11系列機架高頻機 1KVA-10KVA
■ 靈敏配置成就 360°精密防護 ■ 先進的 DSP 數字控制技術 ■ 低失真度正弦波電源輸出 ■ 輸入零火線偵測 ■ 標準機架式結構設計 ■ 保護功能 ■ 輸入功因修正 ■ 零轉換時間 ■ 19 英寸標準機架式結構設計，結構緊湊 ■ 正弦波輸出提供優質的電源保障 ■ 市電模式與電池模式之間零轉換時間 ■ 具有電壓突波保護功能和強抗干擾功能
產品功能：
--先進的工作模式
● 雙變換在線式設計，使 UPS 的輸出為頻率跟蹤、鎖相穩壓、濾除雜訊、不受電網波動干擾的純凈正弦波電源，為負載提供更全面保護。出零轉換時間，滿足精密設備對電源的高標準要求。采用輸入功率因數校正（PFC）技術，輸入功因高于0.99，提高電能利用率，極大消除 UPS 對市電電網的諧波污染，降低 UPS 運行成本。
--DSP 全數字化控制
● 采用數字化控制，各項性能指標優異，避免模擬器件失效帶來的風險，使控制系統更加穩定可靠。
--優化電池組功能設計
● 通過創新性的優化電池組功能設計，無論是標準機型還是延長機型，在滿足同樣后備時間條件下，均比傳統設計方案更節約電池用量。
--塔式與機架式可轉換
● 塔式與機架式安裝模式可任意轉換，機架式安裝所需的掛耳和塔式安裝所需的支架均隨機標配，方便用戶選用。
-- 保護周全可靠
● 具有開機自診斷功能，可及時發現 UPS 的隱性故障，防患于未然。集交流輸入過、欠壓保護，輸出過載、短路保護，逆變器過熱保護、電池欠壓預警保護和電池過充電保護等多功能保護于一體，極大地保證了系統運行的穩定性和可靠性。具有旁路功能，當輸出過載或 UPS 發生故障時，可無間斷地轉到旁路工作狀態由市電繼續向負載供電，并提供報警信息。具有輸入零火線偵測功能?？杀苊?UPS 市電輸入零火線接反。具有強直流啟動功能。
--系統管理
● USB 本地監控。HPR 系列 UPS 標配 USB 接口，通過附送的監控軟件，可以方便地進行本地監控。內置 USB 接口通信套件及配線。
--環境適應性強
● 寬廣的電壓范圍 110VAC～300VAC，避免電網電壓變化大時頻繁地切換至電池供電，適應于電力環境惡劣的地區。帶半載時,輸入電壓不超過100V 無需切換至電池供電。輸入頻率范圍 46～64Hz，保證接入各種燃油發電機均可穩定工作，滿足用戶對油機使用的要求。
技術參數表：
| 型號 | HPR1101H | HPR1102H | HPR1103H | HPR1106H | HPR1110H |
| 相位 | 單相接地 | ||||
| 額定容量 | 1000 VA / 900 W | 2000 VA / 1800 W | 3000 VA / 2700 W | 6000 VA / 5400 W | 10000 VA / 9000 W |
| 輸入 | |||||
| 輸入電壓 | 200/208/220/230/240VAC | 208/220/230/240VAC | |||
| 電壓范圍 | 110-300 VAC 于 50% 負載 | 110-300 VAC ± 3% 于 50% 負載 | |||
| 160-280 VAC 于 100 % 負載 | 176-300 VAC ± 3% 于 100 % 負載 | ||||
| 頻率范圍 | 40Hz ~ 70 Hz | 46Hz ~ 54 Hz 或 56Hz ~ 64 Hz | |||
| 功率因數 | ≧ 0.99 @ 100 % 負載 | ||||
| 輸出 | |||||
| 輸出電壓*1 | 200/208/220/230/240VAC | 208/220/230/240VAC | |||
| 電壓范圍 (電池模式) | ± 1% | ± 1% | |||
| 頻率范圍 (市電模式) | 47~ 53 Hz 或 57 ~ 63 Hz | 46Hz ~ 54 Hz 或 56Hz ~ 64 Hz | |||
| 頻率范圍 (電池模式) | 50 Hz ± 0.25 Hz 或 60Hz ± 0.3 Hz | 50 Hz ± 0.1 Hz 或 60 Hz ± 0.1 Hz | |||
| 負載功因 | 0.9 | ||||
| 過載能力 | 110%-125%負載10min 125%-150%負載 1min 并具備輸出短路保護功能 | ||||
| 峰值系數 | 3:1 | ||||
| 諧波失真 | ≦ 3 % THD ( 線性負載 ) | ≦ 3 % THD ( 線性負載 ) | |||
| ≦ 6 % THD ( 非線性負載 ) | ≦ 5 % THD ( 非線性負載 ) | ||||
| 效率 | |||||
| 逆變器效率 | 88% | 90% | 90% | 92% | 93% |
| 電池 | |||||
| 電池型號 | 閥控式免維護鉛酸蓄電池（電解質懸?。?/span> | ||||
| 數量 | 2 3 | 6 8 | 6 8 | 16 ~ 20 顆 ( 可調整 ) | |
| 充電電流 | <6A | ||||
| 充電電壓 | 27.4VDC 41.0VDC | 82.1 VDC 109.4VDC | 82.1 VDC 109.4VDC | 218.4 VDC ± 1%（基于 16 顆） | |
| 顯示說明 | |||||
| LCD 顯示 | 負載大小, 電池容量,市電模式,電池模式, 旁路模式, 故障指示 | ||||
| 警告聲音 | |||||
| 電池模式 | 每 4 秒響一聲 | ||||
| 電池電量低 | 每 1 秒響一聲 | ||||
| 過載 | 每 1 秒響一聲 | ||||
| 錯誤 | 連續鳴響 | ||||
| 物理性能 | |||||
| 尺寸, D x W x H | 310 x 438 x 88 [2U] | 410 x 438 x 88 [2U] | 600 x 438 x 133（3U） | ||
| 凈重(公斤) | 9 | 12 | 14.2 | 15 | 18 |
| 使用環境*2 | |||||
| 濕度 | 相對濕度 0-95 % 且 溫度 0- 40° C ( 不結露 ) | ||||
| 噪音 | 少于 50dBA @ 1 米 | 55dBA @ 1 米 | 58dBA @ 1 米 | ||
| 控制管理 | |||||
| RS-232 / USB | 支持 Windows? 2000/2003/XP/Vista/2008, Windows? 7/8, Linux 和 MAC | ||||
| 可選 SNMP | 電源管理支持 SNMP 管理與網絡管理 | ||||
*1 在輸出電壓設定成 208VAC 時，機器會降額輸出至 90%。
*2 如果 UPS 安裝并用于海拔高度超過1000 米的環境時，輸出功率在計算上應每 100 米遞減1%。
*3 產品規格有所變更時，并不另行通知，敬請見諒。
