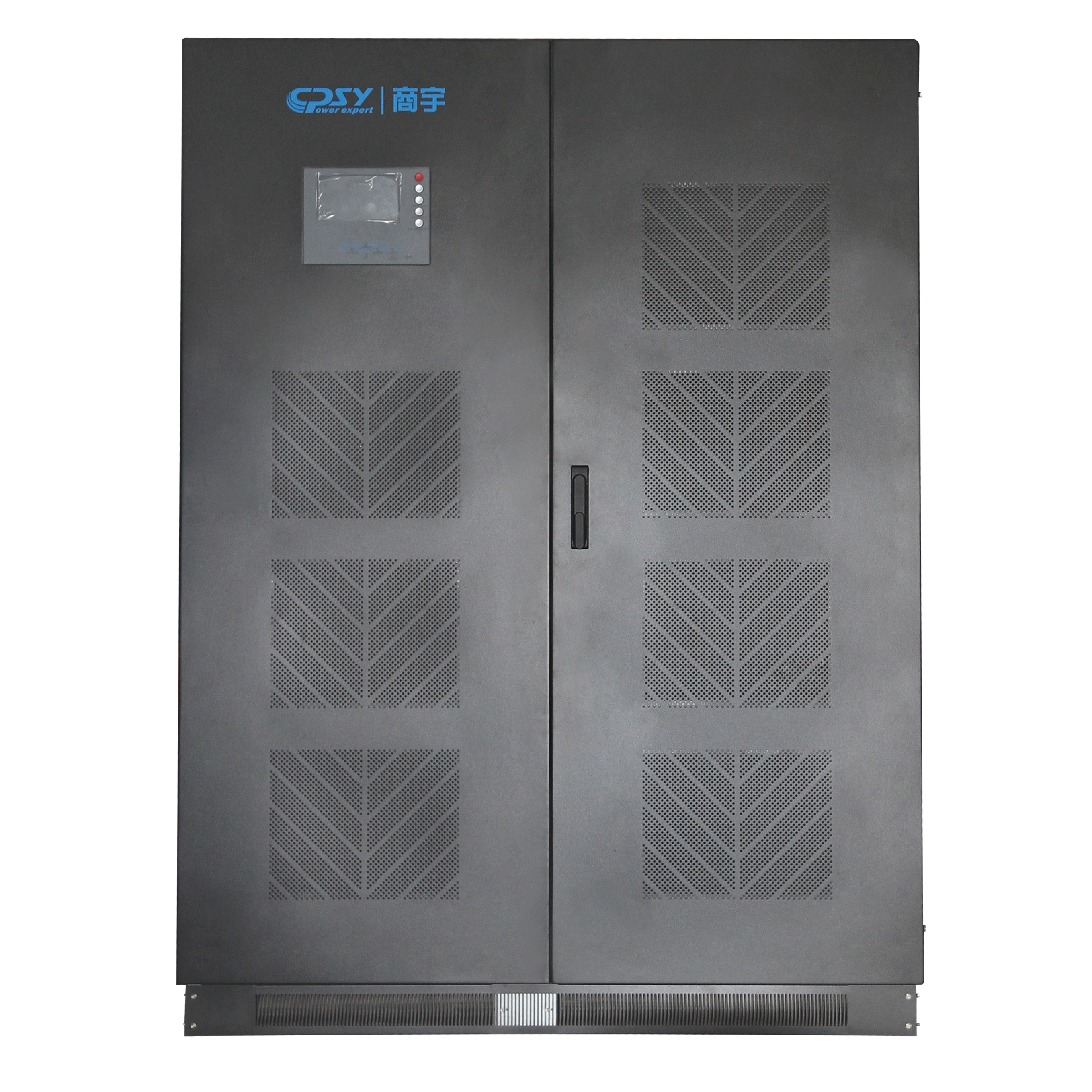

GP33系列工頻機 10KVA-200KVA
商宇 GP33 系列 UPS 為三進三出型（三相輸入，三相輸出）全數字在線式 交流不間斷電源，GP33 系列采用先進的 DSP 及全數字控制技術，系 統穩定性更高。輸出標配采用隔離變壓器，輸出電壓無直流分量，能減緩不 平衡負載對輸出的影響，有效控制計算機類非線性負載引起的輸出電壓三次 諧波。整機采用電池管理，自動維護電池，延長使用壽命。 GP33 系列是商宇公司針對工業環境、重要場合自主研發的工頻系列 UPS，主要適用于大中型數據機房、銀行、證券計算中心、通信網管中心、 自動化生產線、工業環境、實驗室等場合。
產品功能：
-- 全數字化技術
采用雙 DSP 控制芯片、先進的控制技術及完善的邏輯管理，消除模擬控制的零飄問題；方便應用現代控制技術； 方便調試和系統升級及系統維護；完備的邏輯功能；為客戶提供豐富的交互數據；具備方便的通訊和聯網功能。
-- 高可靠性拓撲結構
整流器采用可靠性高的晶閘管相控整流技術；逆變器采用 IGBT 模塊半橋結構，并通過逆變變壓器實現輸入輸出 電氣隔離，提高系統抗沖擊能力；電池直接掛接母線，市電轉電池逆變零轉換時間，提高系統可靠性；逆 變與旁路切換采用靜態切換開關實現，切換時間低到 0ms。
-- 優異的輸入、輸出特性
POWER WALK IN 功能，實現油機逐步接入，避免并機系統油機啟動不可靠；發電機功率模式；適應多種電壓制式：380V/400V/415V; 50HZ,60HZ; 基本滿足世界大部分電壓制式；高輸出功率因數（0.9 滯后），大大加強系統帶 載能力，過載能力強。
電池管理功能 均浮充自動轉換、電池放電時間預測、電池定期自檢，提高電池使用壽命。
-- N+X 并機模式
并機方便，只要連接并機電纜并對 UPS 相應設置就可實現并機，并機主機自動產生，主機故障，從機自動成為主 機，提高系統可靠性。系統最多可 6 臺 UPS 并機。
-- LBS 同步能力
具備 LBS 同步能力，實現兩套 UPS 系統同步，為高可靠的雙電源系統提高技術保障。
-- 完備的保護功能
電壓超限保護 頻率超限保護 過流保護 母線過壓保護 過溫保護 幫助電源故障保護 輸出過載保護 輸出短路保護 緊急關機。
-- 完備的監控功能
支持 RS232 和 RS485，大屏幕 LCD 顯示；監控組件完成 UPS 的工作狀態的監控，工作指令的下達，故障時間的歷 史記錄等本機監控功能，而且也完成 UPS 下位機與監控上位機的通訊及幫助系統控制。
技術參數表：
| 型號 | GP3310K | GP33150K | GP3320K | GP3330K | GP3340K | GP3360K | GP3380K | GP33100K | GP33120K | GP33160K | GP33200K |
| 容量 | 10KVA/ 9KW | 80KVA/ 13.5KW | 20KVA/ 18KW | 30KVA/ 27KW | 40KVA/ 36KW | 60KVA/ 54KW | 80KVA/ 72KW | 100KVA/ 90KW | 120KVA/ 108KW | 160KVA/ 144KW | 200KVA/180KW |
| 輸入 | |||||||||||
| 額定電壓 | 3 x 380VAC/400VAC (3Ph + N) | ||||||||||
| 電壓范圍 | 285VAC ~ 475VAC | ||||||||||
| 頻率范圍 | 50/60 Hz ± 10 % | ||||||||||
| 輸出 | |||||||||||
| 輸出電壓 | 3 x 380VAC/400VAC (3Ph + N) | ||||||||||
| 電壓穩定性 | 穩態: ±1% 典型值 / 瞬態: ±5% 典型值(負載變化 100-0-100 %) | ||||||||||
| 瞬態: ±5% 典型值(負載變化 100-0-100 %) | |||||||||||
| 頻率同步范圍 | 50/60 Hz 同步 ±1 % 市電丟失 ±0.1 Hz | ||||||||||
| 頻率跟蹤速率 | ±1 Hz/s | ||||||||||
| 輸出波形 | 正弦波 | ||||||||||
總諧波 (THDv) | <2% (線性負載) <5% (非線性負載) | <3% (線性負載) <5% (非線性負載) | |||||||||
| 相位不平衡度 | 120o ±1% (平衡負載) / 120o ±2% (50%不平衡負載) | ||||||||||
| 動態調整時間 | 3 個周期恢復至額定值 90% | ||||||||||
| 過載能力 | 110% ~ 150% 10min~1min; 150% ~ >160% 1min~200ms; 200ms for >160% | ||||||||||
| 峰值因素 | 3:1 | ||||||||||
| 電流限制 | 極重過載, 短路: 電壓有效值限制; 沖擊電流: 峰值電壓限制 | ||||||||||
| 效率 | 90% | 91% | 92% | 93% | |||||||
| 旁路 | |||||||||||
| 類型 | 靜態開關 | ||||||||||
| 電壓 | 3 x 380VAC/400VAC (3Ph + N) | ||||||||||
| 系統 | |||||||||||
| ECO模式 | 支持ECO/ECO模式下整機效率98% | ||||||||||
| 過溫保護 | 逆變器 / 充電器 / 整流器（90℃） | ||||||||||
| 維修旁路 | 標配手動維修旁路 | ||||||||||
| 電池&充電 | |||||||||||
| 電池節數 | 30/31/32/33/34 (可調整) | ||||||||||
| 充電電流 | 默認10A,容量/電池電壓 | 默認 10A, < 40A | 默認 10A, <20A | ||||||||
| 電池類型 | 密封鉛酸, 鎳鉻 | ||||||||||
| 通訊接口 | |||||||||||
| 標配通訊接口 | EPO、并機接口、干接點接口、USB、RS232、RS485、插槽* | ||||||||||
| 結構參數 | |||||||||||
| 尺寸 (D*W*H) | 795 x 565 x 1195 | 776 x 880 x 1600 | 775 x 1160 x 1600 | 915 x 1400 x 1900 | |||||||
| 凈重 (KG) | 213 | 228 | 273 | 316 | 328 | 483 | 568 | 800 | 902 | 1219 | 1425 |
