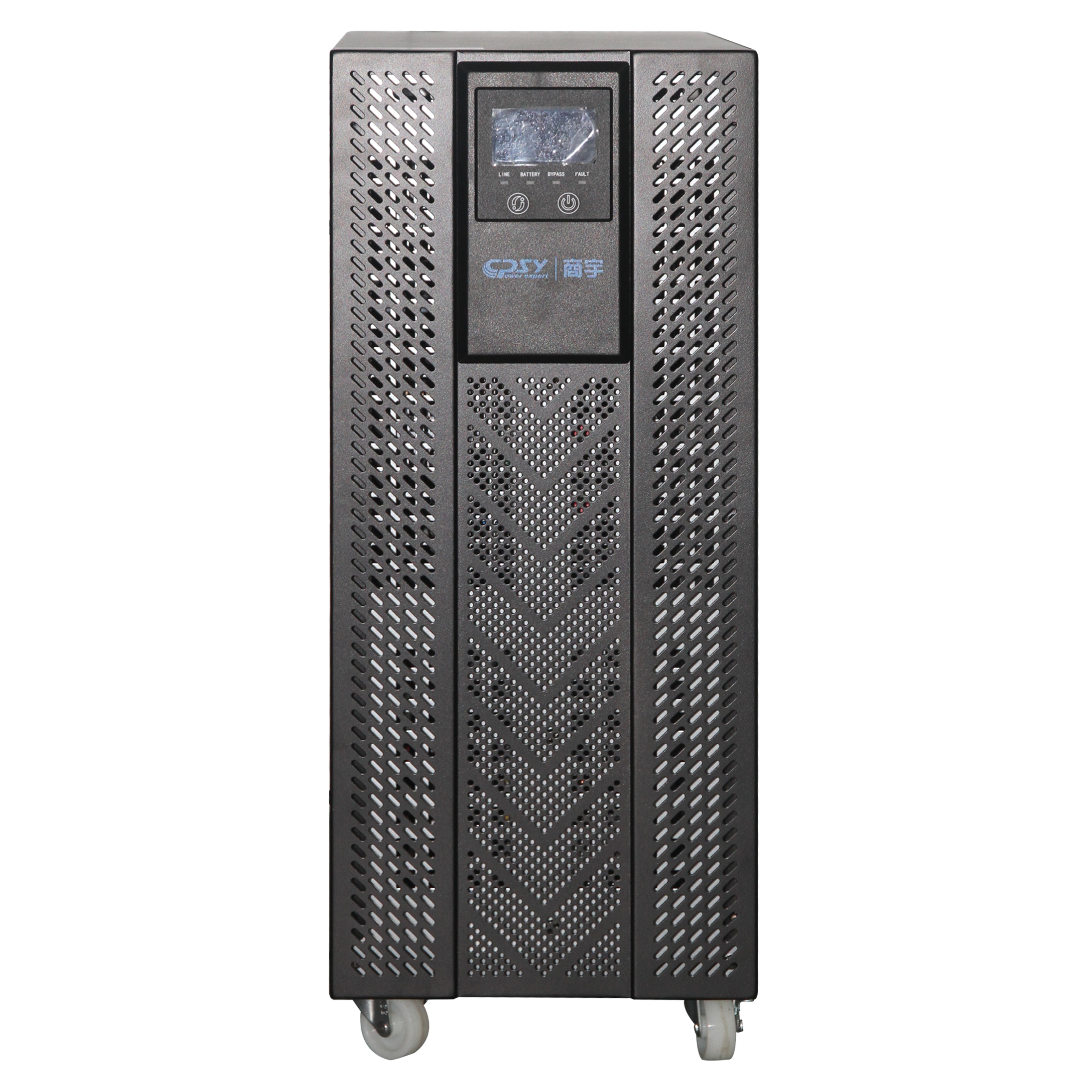

HP11/31 系列高頻機 6-20K
商宇 HP 系列 6-20KVA UPS 是一種先進的在線式正弦波不間斷供電系統,可選配手動旁路維護開關,具備 N+1 并聯冗余的功能,可為用戶的企業局域網、高端服務器和網絡設備、磁盤陣列、數據中心機房以及其他精密工業儀器提供高可靠的電源保護。由于它的在線式設計,不同于后備式 UPS,它對輸入電壓不斷調整、濾波,在市電中斷時,會迅速地無時間中斷地從備用電池上提供后備電源。在過載或逆變失敗情況下,UPS 自動轉換到旁路狀態,由市電供電。若過載情況消除,UPS 自動轉回到逆變器供電狀態。
產品功能:
--先進的 DSP 數字控制技術
● 商宇 HP 系列采用先進的 DSP 數字控制技術,在提升產品性能的同時,大大的滿足了用戶對供電產品的實用性、高效性、可靠性等需求。即使用電環境較為惡劣,也能確保穩定的持續運行。
--綠色節能
● 本產品為綠色節能產品,符合我國電子信息產品污染控制管理辦法,保證產品在正常使用情況下,不會對環境和人身造成傷害。
--有源輸入功率因數校正
● HP 系列采用數字化控制的有源功率因數校正技術(PFC),使輸入功率因數高達 0.99。
--適應我國電網環境
● 輸出功率因數 0.9,實現更強的帶載能力。
● 整機效率高達 90%-92%以上。
● 能夠適應電機等不同供電設備。
--靈活配置,因需要而改變
● 豐富的擴展功能,全面滿足客戶需求??蛇x配在線維修功能、遠程停電功能(EPO)、外置充電模塊等。
--寬輸入電壓范圍
● HP 系列為用戶提供極寬的輸入電壓,頻率。為負載提供純凈,穩定的電源。
--電池管理
● 電池管理:采用先進的化充電控制模式,根據電池類型和電池的使用狀態選擇充電方式。
● 完善的故障保護和告警功能:提供輸入、輸出過壓或欠壓、電池過充或低壓、過載、短路等故障保護和警告、故障警示燈功能。
--并機功能
● 支持最多 3 臺 UPS 并機,實現 N+1 高可靠運行。
技術參數表:
型號 | HP1106B | HP1106H | HP1110B | HP1110H | HP3110H | HP3115H | HP3120H |
額定功率 | 6KVA/5.4kw | 10KVA/9kw | 15KVA/13.5kw | 20KVA/18kw | |||
輸入輸出模式 | 單進單出 | 單進單出&三進單出 | |||||
電氣特性 | |||||||
產品拓撲 | 在線式雙轉換 | ||||||
輸入電壓 | 220/230/240V | 380VAC | |||||
輸入電壓范圍 | 120-275V半載運行, 176-270V 滿功率運行 | 210-475VAC | |||||
輸出電壓/輸出失真度 | 220V/230V/240V ±1 %, THDU<3% | ||||||
輸入頻率范圍 | 45Hz-64Hz, 50/60Hz 自適應 | ||||||
效率 | Up to 90%(在線模式) | ||||||
短路電流 | 82A | 137A | 205A | 273A | |||
過載能力 | 105%-125% : 1min, 125%-150% : 30s轉旁路 | ||||||
并機 | <并機 3 臺(可選) | ||||||
功率因數 | 0.9 | ||||||
轉換時間 | 零毫秒轉換 | ||||||
電池電壓*2 | 192VDC(可選 204VDC/216VDC/228VDC/240VDC) | ||||||
充電電流*3 | 1A | 4.5A | 1A | 4.5A | |||
電池形式 | 閥控式鉛酸蓄電池 | ||||||
備用時間/min | >6/18 | / | >4/11 | / | |||
通訊*4 | |||||||
顯示 | LCD顯示 | ||||||
通訊端口 | RS232 可擴展卡槽 1 個 (適用 SNMP 卡、 ModBus-RTU 卡、干接點卡) | ||||||
運行環境,技術規范和標準 | |||||||
運行環境溫濕度 | 0 to 40°C / 20%~90% | ||||||
噪聲 | <55dB | ||||||
安規 | IEC/EN 62040-1 | ||||||
EMC | IEC/EN 62040-2 | ||||||
認證 | TLC/廣電認證/節能認證 | ||||||
物理參數 | |||||||
寬 | 250 | 245 | 250 | 245 | 250 | ||
深 | 515 | 530 | 515 | 530 | 515 | ||
高 | 608 | 455 | 608 | 455 | 608 | ||
凈重(KG) | 57 | 18 | 65 | 21.5 | 26 | 34 | 34 |
毛重(KG) | 62 | 20 | 71 | 23.5 | 32 | 40 | 40 |
*1:產品型號可選配帶維修旁路和 EPO 功能的機型。
*2:可選配單組電池 17~20 節,詳情請聯系當?shù)劁N售。
*3:當蓄電池組數超過 4 組時,建議選配外置充電模塊。
*4:支持第三方監控軟件。
